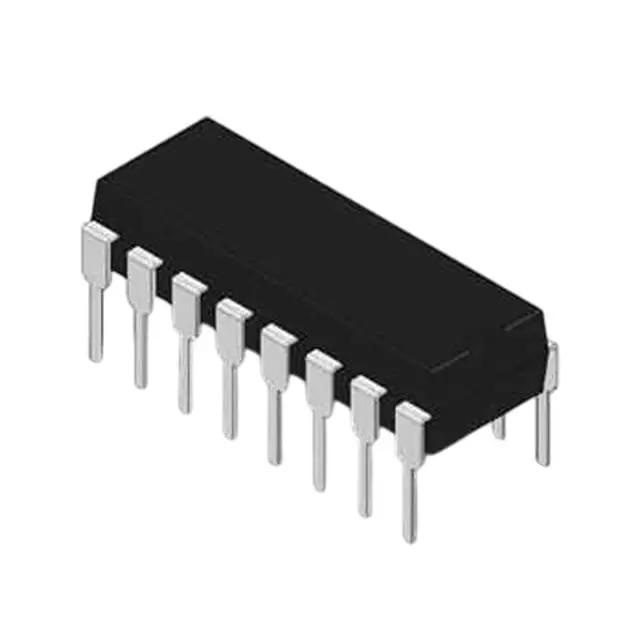

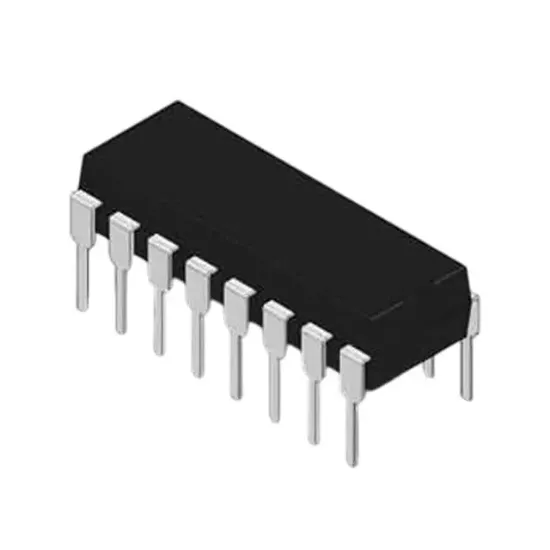

| Başlık | 74 LS 221 |
| Çalışma Sıcaklığı | 0°C ile +70°C |
| Ürün Tipi | Dual Monostabil Multivibratör Entegresi |
| Fonksiyon | Tek kararlı (One-Shot) zamanlama ve darbe üretimi |
| Tetikleme | Pozitif veya negatif geçişli tetikleme girişleri |
| Kanal Sayısı | 2 Bağımsız Monostabil Devre |
| Besleme Gerilimi | 5 V TTL lojik sistemler için tasarlanmıştır |
| Zamanlama Kontrolü | Harici direnç ve kondansatör ile yapılır |
| Model | 74LS221 / SN74LS221 |
| Temel İşlev | Tetikleme sinyali geldiğinde belirlenen süre boyunca çıkış darbesi oluşturur |
| Clear Girişi | Çıkış darbesini gerektiğinde sonlandırmaya olanak sağlar |
| Çıkış Yapısı | Push-Pull |
| Minimum Darbe Süresi | Yaklaşık 35 ns'den başlayan darbe genişlikleri elde edilebilir |
| Giriş Yapısı | Schmitt Trigger girişli |
| Entegre Ailesi | 74LS Serisi TTL Lojik |
| Harici Zamanlama Kapasitansı | 0 – 1000 µF aralığında |
| Kontrol Özelliği | Tetiklendikten sonra girişteki sonraki değişimlerden bağımsız olarak zamanlama elemanlarının belirlediği süre boyunca çalışır |
| Gürültü Bağışıklığı | Schmitt Trigger giriş yapısı sayesinde gürültülü ve yavaş değişen sinyallerde kararlı tetikleme |
| Bacak Sayısı | 16 |
| Harici Zamanlama Direnci | 1,4 kΩ – 100 kΩ aralığında |
| Kullanım Alanı | Zamanlama devreleri, darbe üretme devreleri, gecikme devreleri ve dijital kontrol devreleri |
| Elektronik Servis Kullanımı | Arızalı 74LS221 entegresinin uygun devrelerde değiştirilmesinde kullanılabilir |
| Maksimum Çıkış Darbesi | SN74LS221 için datasheet koşullarında 70 ms'ye kadar |
| Çıkış Darbe Süresi | Kullanılan Rext ve Cext değerlerine bağlı olarak ayarlanabilir |
| Zamanlama Kararlılığı | Besleme gerilimi ve sıcaklık değişimlerine karşı yüksek kararlılık |
| Paket | 16 Pin |
| Bileşen Türü | Entegre Devre |
| Ürün Kategorisi | Entegre |
| Özellik 1 | Aynı modelin kullanıldığı elektronik Devre kartları |
| Özellik 2 | Elektronik cihaz bakım ve onarımı |
| Özellik 3 | Uyumlu yedek parça değişimi |
| Özellik 4 | Teknik dokümana uygun Devre geliştirme çalışmaları |
| Paket İçeriği | 74 LS 221 |
| Ürün / Model | 74 LS 221 |
| Stok Kodu | 3910 |
